CTX gamma 3000 TC
6面完整加工的車/銑複合機床
集多種技術與多種加工方式於一身無疑是現代加工技術的發展趨勢之一。除常規標准設備外，例如銑車主軸、刀庫，CTX gamma TC系列複合加工機床還提供更多選配。對於許多行業，6面完整加工現具有決定性的競爭優勢。工件日益複雜需要集成更多的加工技術，例如齒輪銑削和5軸聯動加工。
加工區
最大迴轉直徑(mm)： 700
最大車削直徑(mm)： 630 | (700) 1)
最大車削直徑(mm)： 630 | (700) 1)
車銑主軸座（頂）
橫向行程（X1） (mm)： 800 (-25)
垂直行程（Y1） (mm)： 420
縱向行程（Z） (mm)： 3,050
垂直行程（Y1） (mm)： 420
縱向行程（Z） (mm)： 3,050
刀塔滑座（下）
橫向行程（X2） (mm)： 235
縱向行程（Z2） (mm)： 3,050
縱向行程（Z2） (mm)： 3,050
主軸
主軸頭(mm)： 220h5 (A15)*
棒料規格(mm)： 127
前端軸承主軸直徑(mm)： 160 | ( 220)*
夾緊卡盤(mm)： 400/ 500 | 500 / 630 | 500 / 630
驅動功率（40% / 100% DC） (kW)： 52 / 40 | (59 / 50)*
扭矩，最大(40/100% DC) (Nm)： 2,200 / 1,700 | (4,000 / 3,400)*
最高轉速(rpm)： 2,500 | (2,000)*
棒料規格(mm)： 127
前端軸承主軸直徑(mm)： 160 | ( 220)*
夾緊卡盤(mm)： 400/ 500 | 500 / 630 | 500 / 630
驅動功率（40% / 100% DC） (kW)： 52 / 40 | (59 / 50)*
扭矩，最大(40/100% DC) (Nm)： 2,200 / 1,700 | (4,000 / 3,400)*
最高轉速(rpm)： 2,500 | (2,000)*
副主軸
主軸頭(mm)： 220h5 | (A15)*
前端軸承主軸直徑(mm)： 160 | (200)*
Chuck* (mm)： 400 | 400 – 630
驅動功率（40% / 100% DC） (kW)： 45 / 35 | (52 / 40)*
扭矩，最大(40/100% DC) (Nm)： 770 / 600 | (2,200 / 1,700)*
最高轉速(rpm)： 4,000 | (2,500) * | (2,000)*
前端軸承主軸直徑(mm)： 160 | (200)*
Chuck* (mm)： 400 | 400 – 630
驅動功率（40% / 100% DC） (kW)： 45 / 35 | (52 / 40)*
扭矩，最大(40/100% DC) (Nm)： 770 / 600 | (2,200 / 1,700)*
最高轉速(rpm)： 4,000 | (2,500) * | (2,000)*
車銑主軸
刀具接口：HSK-63A (Capto C6 / HSK-100 / Capto C8)*
主軸轉速，最高(rpm)： 12,000 (20,000)*
驅動功率，最大（40% DC） (kW)： 36
扭矩，最大（40% DC） (Nm)： 220
主軸轉速，最高(rpm)： 12,000 (20,000)*
驅動功率，最大（40% DC） (kW)： 36
扭矩，最大（40% DC） (Nm)： 220
B軸（轉矩電機驅動）
擺動範圍（B） (degrees)： 240
扭矩，最大（40% DC） (Nm)： 2,800 液壓夾緊(Nm)： 6,000
扭矩，最大（40% DC） (Nm)： 2,800 液壓夾緊(Nm)： 6,000
刀庫
刀位數量：Disk 36 (Chain 80 / 120)*
刀具長度(mm)： 500 (550) 1)
刀具重量G1 / G2 (kg)： 12 | (15) 1)
最大刀具直徑（空刀位） (mm)： 80 (140)
刀具長度(mm)： 500 (550) 1)
刀具重量G1 / G2 (kg)： 12 | (15) 1)
最大刀具直徑（空刀位） (mm)： 80 (140)
刀座（刀塔，下）
刀位數量：12
動力刀位：12
軸徑（基於DIN 69880） (mm)： 40
驅動功率（ 40%DC） (kW)： 10
扭矩，最大（40% DC） (Nm)： 28
最高轉速 (rpm)： 4,000
動力刀位：12
軸徑（基於DIN 69880） (mm)： 40
驅動功率（ 40%DC） (kW)： 10
扭矩，最大（40% DC） (Nm)： 28
最高轉速 (rpm)： 4,000
尾座
尾座行程（自動運動） (mm)： 2,850
中心位置(MT)： 5
最大尾座力(daN)： 1,800
中心位置(MT)： 5
最大尾座力(daN)： 1,800
機床重量
包括電氣櫃(kg)： 30,000
機器製造
.jpg)

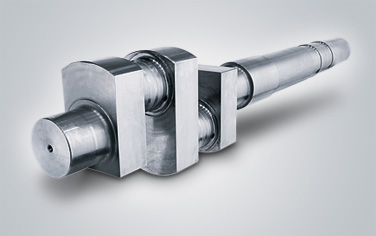

傳動軸
造船
.jpg)

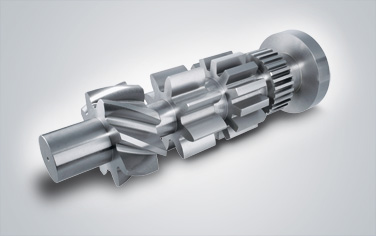

船用區軸
CELOS® - 兼容，统一，一致
CELOS® - APP SELECTOR:集中訪問所有可用應用程序。
CELOS®為用戶提供面向日常加工生產的菜單結構。
CELOS®的觸控功能允許用戶點觸進入"APP選擇"。
類似於智能手機或平板電腦操作，用戶能直接訪問所有可用的應用程序，具體的應用程序與應用領域有關，通過單觸“APP選擇”挑選所需應用。 EMO展會上，將提供12個CELOS® APP。例如，“Job Manager”（任務管理）或“Job Assistant”（任務助手）的CELOS® APP向操作人員提供網絡支持的生產訂單的準備、優化和系統化處理功能（工件，設備和NC數控程序）。
CELOS®為用戶提供面向日常加工生產的菜單結構。
CELOS®的觸控功能允許用戶點觸進入"APP選擇"。
類似於智能手機或平板電腦操作，用戶能直接訪問所有可用的應用程序，具體的應用程序與應用領域有關，通過單觸“APP選擇”挑選所需應用。 EMO展會上，將提供12個CELOS® APP。例如，“Job Manager”（任務管理）或“Job Assistant”（任務助手）的CELOS® APP向操作人員提供網絡支持的生產訂單的準備、優化和系統化處理功能（工件，設備和NC數控程序）。
