CTX beta 800 TC
車銑複合完整加工機床，配全新超緊湊型並獲專利的車銑主軸
全新CTX beta 800 TC擁有車銑複合加工的最高靈活性，最大工件直徑可達500 mm和車削長度可達800 mm。該機採用全新統一風格設計，擁有更強功能和更高保值性。技術參數同樣耀眼。 Y軸行程200 mm。該機的一個重要部件是直接驅動的B軸，擺動範圍達110°。該機配全新超緊湊的車銑主軸。該主軸的緊湊結構設計使它能集成在夾刀的彈出缸筒中，僅350 mm的長度，扭矩達到120 Nm。與常規主軸相比，這款新主軸扭矩高20%，加工區大170 mm。而且，由於可用標準刀加工傾斜面和孔，因此能節省刀具成本。 CTX beta 800 TC不僅極大地提高了通用性，而且價格也富有競爭力，因此是小型工件高效車銑複合加工的理想選擇。不僅如此，全球首發機型更配了DMG MORI的CELOS系統。 CTX beta 800 TC配CELOS系統，21.5" ERGOline®控制面板和SIEMENS系統，並將在2014年5月上市。 該機標配的數控系統為Operate 4.5版的SIEMENS 840D solutionline，它配19" ERGOline®控制面板。選配的11個加工循環使該機能滿足大量應用要求。因此，編程時間可縮短60%。
加工區
最大車削直徑(mm)： 500
刀具最大長度(mm)： 800
Distance between the spindle and the tail stock (without feed) (mm)： 1,020
刀具最大長度(mm)： 800
Distance between the spindle and the tail stock (without feed) (mm)： 1,020
主軸
Integrated spindle motor with C-Axis (0.0001°) (rpm)： 5,000
Drive power / Torque (40%) (kW/Nm)： 34 / 380 主軸軸承直徑(mm)： 130
Clamping tube inner diameter (mm)： 67 (77*)
Drive power / Torque (40%) (kW/Nm)： 34 / 380 主軸軸承直徑(mm)： 130
Clamping tube inner diameter (mm)： 67 (77*)
Counter spindle*
Integrated spindle motor with C-Axis (0.0001°) (rpm)： 6,000
Drive power / Torque (40%) (kW//Nm)： 27 / 170
主軸軸承直徑(mm)： 100
Clamping tube inner diameter(mm)： 52
Drive power / Torque (40%) (kW//Nm)： 27 / 170
主軸軸承直徑(mm)： 100
Clamping tube inner diameter(mm)： 52
車銑主軸
主軸轉速(rpm)： 12,000
Drive power/Torque (40%) (kW//Nm)： 22 / 120
Drive power/Torque (40%) (kW//Nm)： 22 / 120
B軸
B軸擺動範圍(°)： ± 110
Tools: Disc magazine (standard)
刀位數量：24
刀具最大直徑(mm)： Ø 120 / Ø 80
最大刀具重量(kg)： 12
屑到屑換刀時間(Sec.)： 8.5
刀具最大直徑(mm)： Ø 120 / Ø 80
最大刀具重量(kg)： 12
屑到屑換刀時間(Sec.)： 8.5
Tools: Chain magazine (option)
刀位數量：48 / 80
刀具最大直徑(mm)： Ø 125 / Ø 80
最大刀具重量(kg)： 10
屑到屑換刀時間(Sec.)： 8.5
刀具最大直徑(mm)： Ø 125 / Ø 80
最大刀具重量(kg)： 10
屑到屑換刀時間(Sec.)： 8.5
Slide for turn-mill spindle
X/Y/Z軸行程(mm)： 480 (-10) / ±100 / 845
快移速度X/Y/Z (m/min)： 36 / 40 / 40
快移速度X/Y/Z (m/min)： 36 / 40 / 40
副主軸刀架
Z軸行程(mm)： 800
快移速度Z (m/min)： 40
快移速度Z (m/min)： 40
尾座
Hub (hydraulic) (mm)： 800
力(kN)： 8
Centre point holder (MT)： 5
力(kN)： 8
Centre point holder (MT)： 5
機床
基本型機床所需空間，包括排屑器不含內冷系統(m)： 2 8.5
排屑器排屑高度(mm)： 1,270
機床重量(kg)： 7,800
排屑器排屑高度(mm)： 1,270
機床重量(kg)： 7,800
機械工程
.jpg)

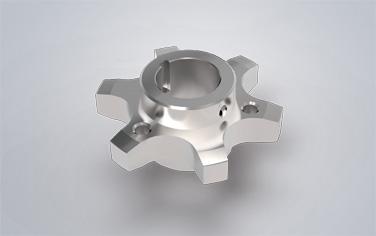

鏈輪
材質： CK45
工件尺寸： 180x80 mm
加工時間： 11.5分鐘
亮點: 重載切削，插槽
.jpg)

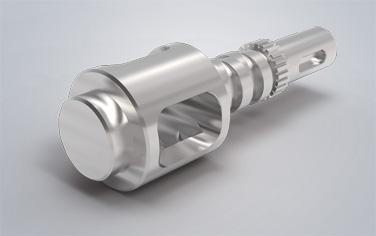

Rotor shaft
Material： CK45
Work piece： dimensions 120x300 mm
Machining time： 19,2 min.
Highlight： Heavy duty machining, deep hole drilling
Fluid
.jpg)
轉子軸
材質： CK45
工件尺寸： 120x300 mm
加工時間： 19.2分鐘
亮點: 重型加工，深孔鑽
CELOS® - 兼容，统一，一致
CELOS® - APP SELECTOR:集中訪問所有可用應用程序。
CELOS®為用戶提供面向日常加工生產的菜單結構。
CELOS®的觸控功能允許用戶點觸進入"APP選擇"。
類似於智能手機或平板電腦操作，用戶能直接訪問所有可用的應用程序，具體的應用程序與應用領域有關，通過單觸“APP選擇”挑選所需應用。 EMO展會上，將提供12個CELOS® APP。例如，“Job Manager”（任務管理）或“Job Assistant”（任務助手）的CELOS® APP向操作人員提供網絡支持的生產訂單的準備、優化和系統化處理功能（工件，設備和NC數控程序）。
CELOS®為用戶提供面向日常加工生產的菜單結構。
CELOS®的觸控功能允許用戶點觸進入"APP選擇"。
類似於智能手機或平板電腦操作，用戶能直接訪問所有可用的應用程序，具體的應用程序與應用領域有關，通過單觸“APP選擇”挑選所需應用。 EMO展會上，將提供12個CELOS® APP。例如，“Job Manager”（任務管理）或“Job Assistant”（任務助手）的CELOS® APP向操作人員提供網絡支持的生產訂單的準備、優化和系統化處理功能（工件，設備和NC數控程序）。
