可量測各式工件

簡潔的形式中實現廣範圍量測
※最大測針直徑：Ø280mm
※垂直行程：300mm
※最大承受重量：25kg

多功能分析系統

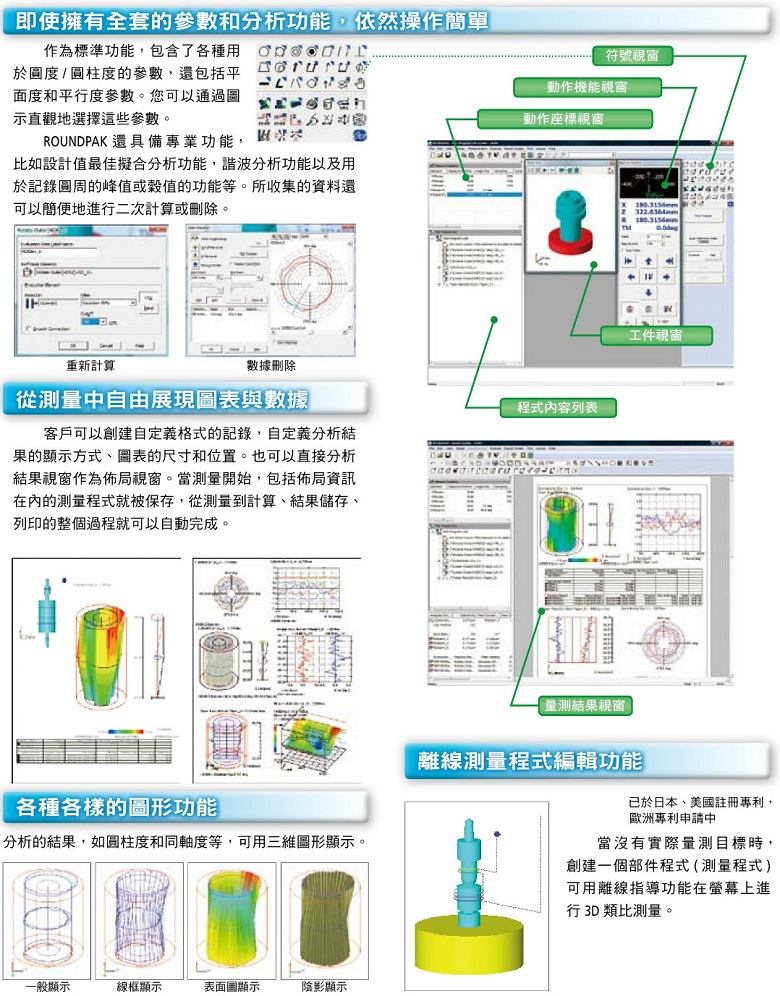

結合靈活的數據分析軟體ROUNDPAK
※測量結果顯示在同一圖形視窗
※採用簡化的測量模式使操作容易
※可模擬運行工件程式

高精度

結構緊實卻仍擁有頂級精度
※迴轉精度(逕向)：(0.02+6 H/10000)μm
※迴轉精度(軸向)：(0.02+5 X/10000)μm
※精度保證：Z軸(直線度、平行度)、X軸(直線度、垂直度)

高性能

※側投具有感應裝置，便免於Z軸碰撞損害
※高精度的電動立柱可以評估圓筒度與直線度
※配備D.A.T裝置以提高量測效率
※包含搖桿使得操作更便捷

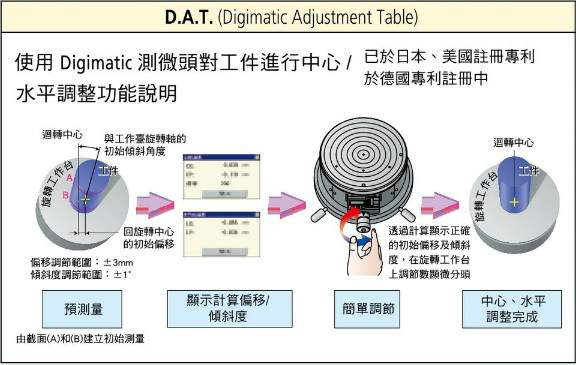

高精度迴轉台使工件水平與中心調整更為簡單容易

具有高迴轉精度的工作台(徑向0.02+6H /10000微米;軸向0.02+6X/10000微米)，使系統除了能測量真圓度/圓柱度外，還能量測平面度與其他參數，因此適合多種應用。RA-1600也繼承了D.A.T.(數字調整台)裝置，使工件調心、水平調整更加便捷快速。操作者只需要簡單地操作數字微分頭來實現螢幕上顯示的調整值。即使有缺口的工件，也可精確測量。透過DAT*進行調心與水平調整也可以被納入測量步驟。這可以防止在執行中心調整和水平調整時的人為誤差，有助於程式執行，並將測量操作標準化。
*中心與水平調整是一項依據螢幕指導手動操作程序。

連續外徑/內徑測量功能

已於日本，美國，德國，英國，法國註冊專利
無須改變探測器位置下，可實現連續的內部/外部的直徑測量。

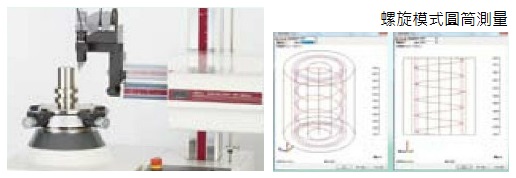

螺旋測量/分析

螺旋模式測量功能將工作台旋轉與直線運動合併，可以將圓柱度、同軸度以及其他資料作為連續資料集合載入。

安全機制為標準配備 (日本專利申請中)

檢測器裝置(處於垂直方向時)上增加了碰撞感應功能，可以變免Z軸方向上的碰撞。此外，當檢測器偏轉超過一定範圍時，新增加的意外碰撞保護功能可以使系統停止。當檢測到偶然觸碰十，專用分析軟體(ROUNDPAK)可以感應到誤差並停止系統。

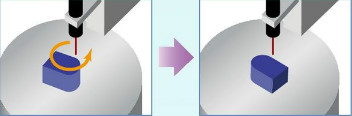

局部圓周測量功能

即使工件由於一些阻礙(部分突出)導致不能進行整體測量，也可以測量圓周的一部分。

X軸追蹤量測

透過X軸的內置線性尺規可以一面追蹤被測工件，一面進行測量。此類型的測量在以下情況中十分有用：超出測頭測量範圍形成的位移，X軸必須移動來保持與工件表面形狀的貼合時。

滑動式檢出裝置支架(選配)

檢測器支架裝配一個滑動機構，使傳統標準測臂對厚壁深孔工件測量困難的狀況變得簡單易行。
*滑動距離112mm
檢測裝置支架在Z軸上方向上的可以達到足夠的高度，並且可以降低高度並定位以便進行測量。

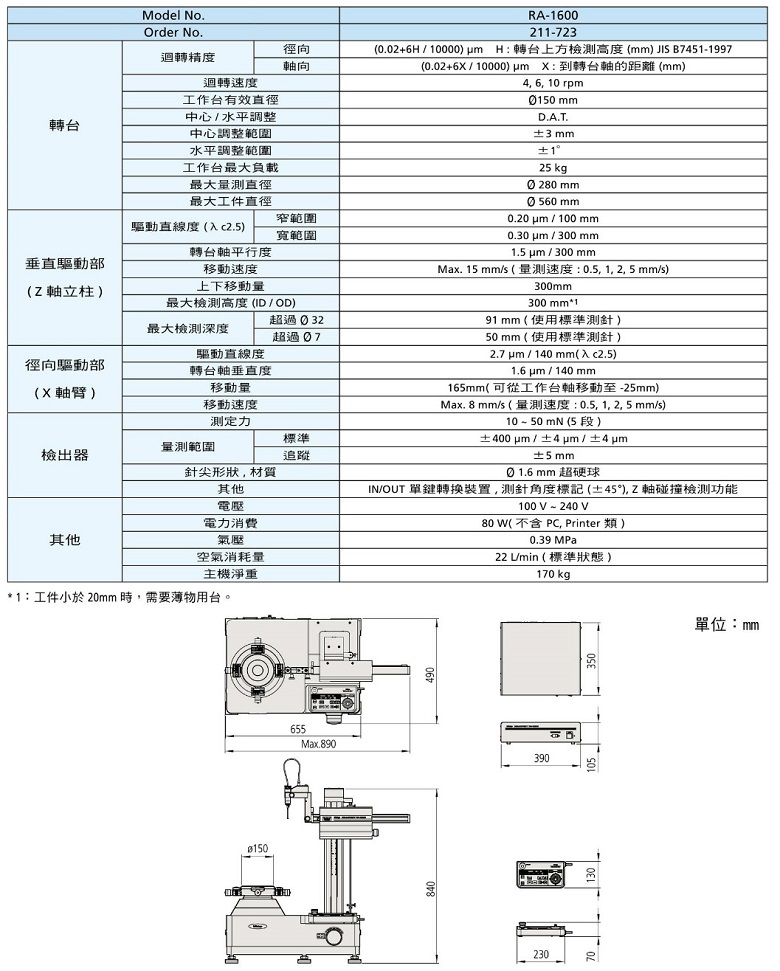

規格、尺寸

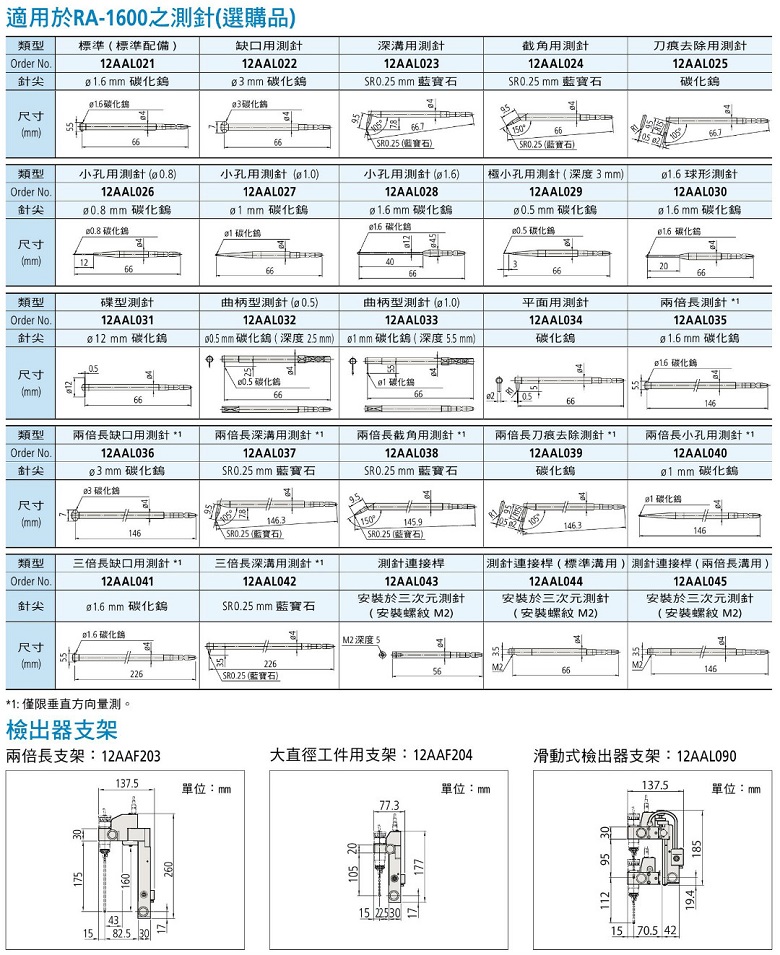

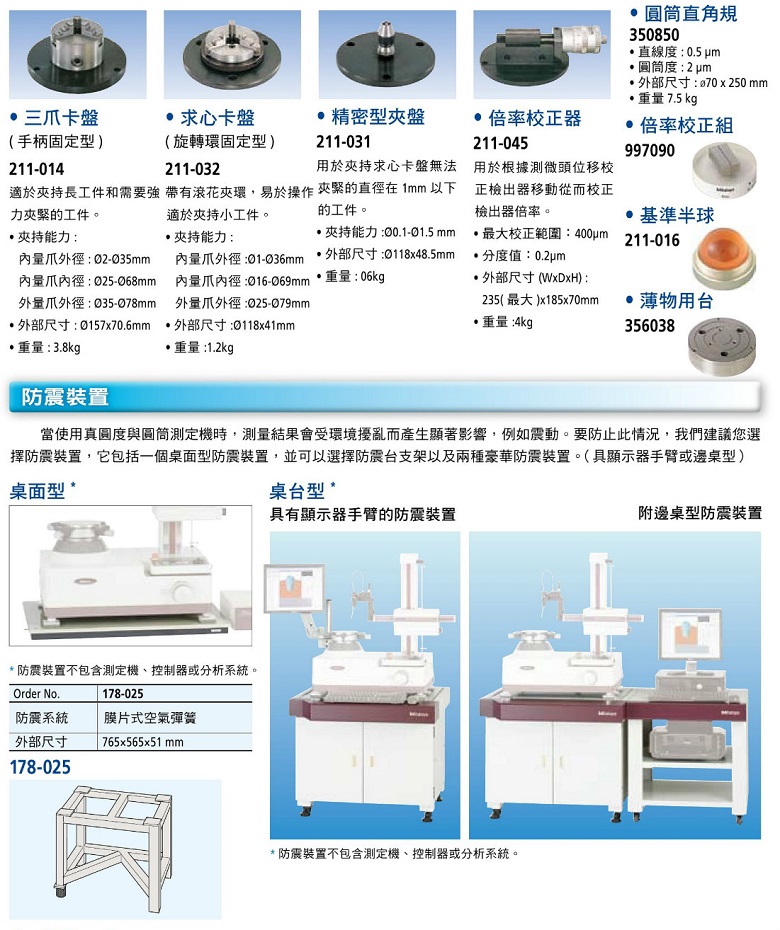

選購品
