STRATO-Apex 574
提升本體高剛性
為確保高速、高精度測量、重新設機身及導軌機制，提升機身的高剛性。
搭載新開發的高性能控制器
採用數位伺服系統，將所有的位置、速度、電流的控制迴路以數位訊號處理。
數位伺服系統具以下特點
1.極少的數值飄移及經年變化。
2.動力範圍廣。
3.易搭載各種控制機制等優勢。
掃描量測技術
因本體的剛性提升及搭載新開發的補正技術、實現了高速高精度的掃描量測。
最大容許掃描誤差MPETHP=1.3μm(574系列)
最大容許掃瞄檢查時間〔sec〕MPTtHP=40sec.(574系列)
(目前製品FALCIO系列MPETHP=2.2μm MPTtHP=110sec)
※使用側投SP25M
外部熱源的電裝不(控制箱)
控制箱外製、可排除發熱對本體產生的影響。
隨著控制箱外製，更能節省並有效性利用空間。
超高精度玻璃光學尺
每個STRATO-Apex的軸上所安裝的超高精度玻璃光學尺幾乎無熱膨脹(線性膨脹係數0.01×10-6℃)，並結合最小解析度為2/100μm的高性能反射線性碼器，創造了高精度測量裝置。
這種超高精度測常裝置也被採用於超高精度CNC三次元測定機LEGEX系列上。【700/900系列】
玻璃光學尺採用獨自的固定保護方法使安裝面和玻璃光學尺線膨脹係數之間的不同而導致的滯後誤差使其最小化。並且，玻璃光學尺抗銹抗蝕，可保證長期精度。
除震台為標準配備
設置地點的地板震動會影響造成測定值分散。
STRATO-Apex系列搭備標準自動調水平空氣彈簧式除震台，不僅隔絕地板震動對機台的影響外，傳感器可確實掌握各軸移動及測定物的荷重變化，並擁有快速地恢復本體水平的功能。

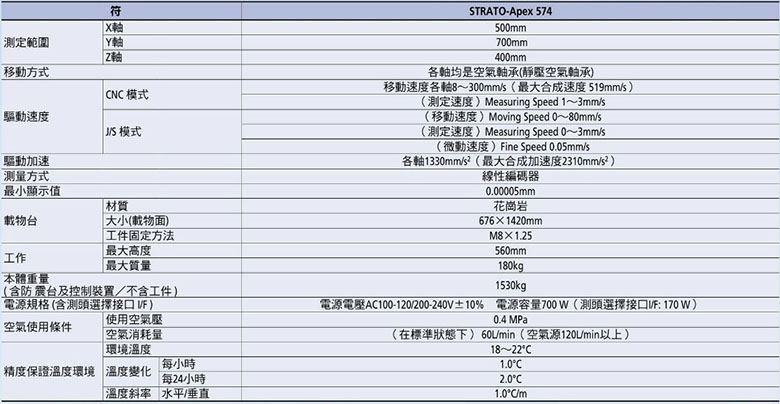

規格
.jpg)
最大容許長度量測誤差 單位(μm)
重複精度 單位(μm)
單一測針形狀誤差 單位(μm)
最大容許掃描誤差 單位(μm)
警告：本機裝置「震動裝置」，若受到意外振動時或被移動時，將會啟動禁止操作本機的模式。如需移動畚箕，請在移動前聯繫本公司技術服務部。

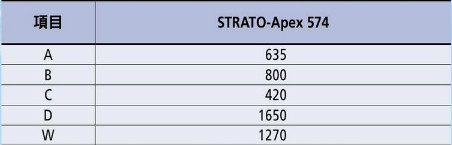

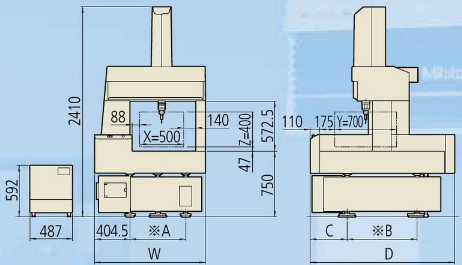

外觀尺寸圖 單位：(mm)
.jpg)

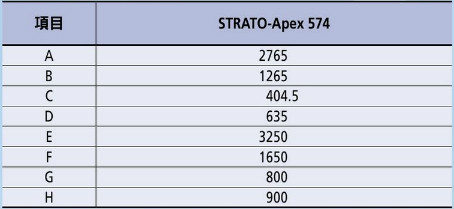

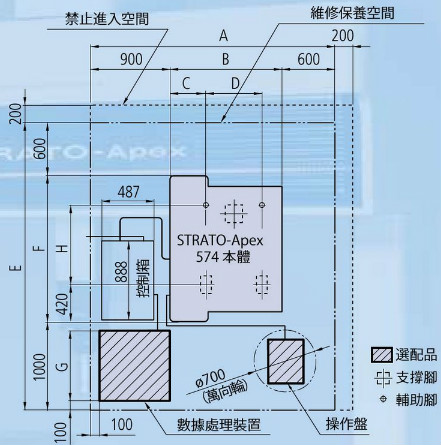

設置參考圖 單位：(mm)

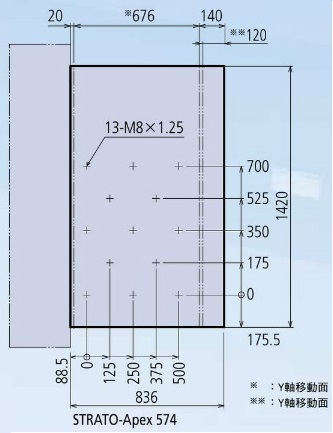

載物台上螺孔位置 單位：(mm)
CAT1000S(自由曲面評價軟體)
.jpg)
測量物與含有自由曲面的CAD資料相比較，通過各種格式在CAD資料上反映直接測量結果的軟體。除了有能夠使用CAD資料的IGES/VDAFS標準配備外，還有能與各種CAD進行直接變換的軟體，已備選用。
CAT1000P(離線教學軟體)
.jpg)
這個軟體使得客戶可利用CAD資料和程式中逼真的虛擬工件進行自動測量(離線教學)程式。並可使客戶一但設計數據已確定，就可以利用設計數據建立工件量測程式，大幅縮短了寫程式的過程。
NC-Auto measure
將NC數據生成CAD數據的軟體。
MSURF(非接觸雷射測量、評價軟體)
.jpg)
MSURF-S是使用非接觸雷射測頭SurfaceMeasure取得資料分析比較，進而進行尺寸測量。此外，MSURF-G則為離線軟體，允許客戶在沒有實際的工件時，建立一個量測的巨集，提高測定機的正常運行時間。
GEOPAK(功能強大的通用幾何量測軟體)
.jpg)
資料處理裝置MCOSMOS主要是用於量測及分析CNC幾何形狀要素的軟體。
所有功能都提供了圖示或下拉是選單，所以即使從未使用過的新手也能迅速選擇所需要的功能。CNC程式設計也可利用使用CAD資料虛擬教學軟體(CAT1000P)輕鬆完成。其主要功能包括更容易觀察的測量程式和結果。，如實際圖形顯示的測量結果，並可從結果圖形直接標示要素測量之結果。

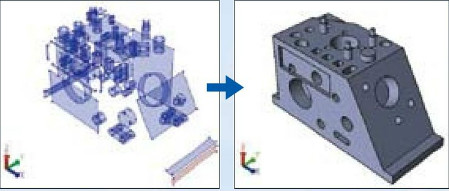

Solid Model Developer
從MCOSMOS測量出的資料生成CAD資料的軟體。
SCANPAK(輪廓形狀量測軟體)
.jpg)
測量平面斷面曲線，進行各種評價的軟體。透過設定量測資料、設計資料輪廓度的評價以及測量資料的任意範圍，就能夠進行各式各樣的要素計算和要素間計算。支援掃描測頭、雷射測頭等特殊資料的收集。

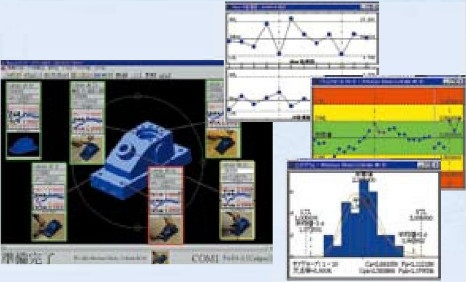

MeasurLink STATMeasure Plus(統計處理、工程管理軟體)
根據測量結果進行各式各樣的統計計算處理。此外，透過即時顯示管理圖，能早期發現將有可能發生的不良現象(刀具的磨耗和破損等)。因此，可以實施有效的對策(改變切入量和加工條件等)。最後，本程式作為終端處理器，透過與上一級網路環境連接可以構建系統集中管理系統。
GEARPAK(齒輪評價軟體)
.jpg)
使用CNC三次元測定機測量各類齒輪的程式。

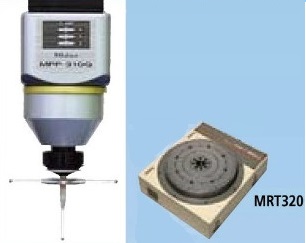

MPP-310Q(掃描測頭)
.jpg)
保持與測量物的直接接觸狀態，以最大120mm/s的速度，一邊移動一邊高精度地收集座標值(點群資料)的測頭由於能與旋轉台(MRT3200)進行同期掃描，也能有效測量齒輪、刀片、球型螺釘、圓筒凸輪等。
MPP-10(測量螺釘有效深度的測頭)
.jpg)
世界首次能夠採用三次元測定機測量螺釘有效深度的測頭。透過加裝自動測交換架，能夠全自動進行一般尺寸測量和螺釘有效深度的測量。

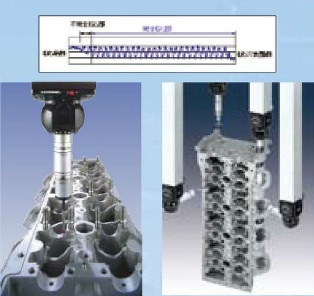

SP25M(小型、高精度掃描測頭)
.jpg)
外徑025mm的小型高精度掃描測頭。不限於掃描測量，還能進行高精度的點測量、向心點測量(附加選擇功能)的多功能掃描測頭。通過安裝在能自動調整角度的測頭PH10MQ/10M上，能夠完成高自由度的測量。
UMAP-CMM
能夠使用0.01mm，0.03mm的超小值徑針。安裝在PH10MQ上，能夠從多個方向進行細微形狀/尺寸測量。
SurfaceMeasure606/610/1010/606T
TDS-H(非接觸雷射測頭)
為CNC三次元測定機開發輕型、高效能的非接觸雷射測頭。通信經過數位化後，排除信號弱化所影響的測量精度，同事測量速度也提高了。能夠自動設定適應環境和材質的雷射強度和相機靈敏度，能夠實現無粉沫噴塗的測量，創造更加簡便、舒適的雷射掃描環境。

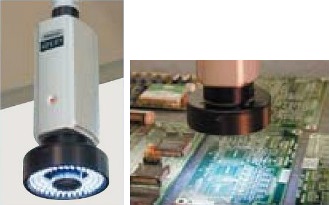

QVP(影像測頭)
.jpg)
從CCD相機放大的測量物的圖像資料中，能自動檢測邊緣的測頭。使用接觸式測頭時，不能測量的細微加工品，以及不能施加壓力的柔軟物體，也能夠發揮出超強威力。同時也可以自動對焦調整測量高度。

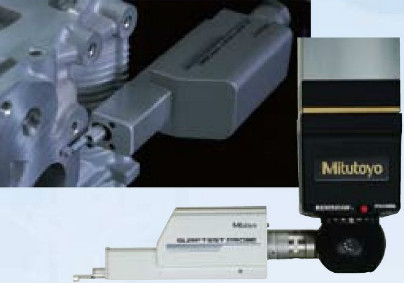

SURFTEST PROBE(表面粗度測頭)
.jpg)
CNC三次元測定機尚可裝置的表面粗度測頭。利用自動轉換測頭系統，接觸式測頭(SPM15M)可自行交換，也可進行尺寸、形狀、粗度等複合性自動量測。專用軟體及檢出器選配品樣樣俱全，能符合各式各樣的需求。
