長尺衝程的高往復式發動機加工 SHL SERIES

長尺衝程的高往復式發動機加工。
尺寸300×150ｍｍ的超高效率加工

特長

實現高效率•高精度的多彩加工。
實現省人化的各種新功能。

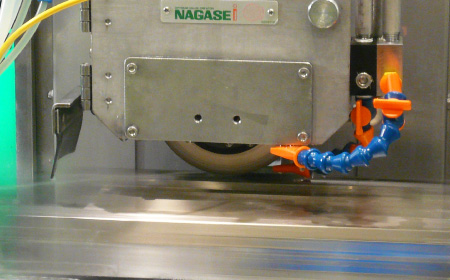

1.利用長尺衝程，實現高往復運動加工。
可長尺寸工件的高精度•高效率加工。
具有300×150mm的加工面積,卻最大400反轉/min(100mm衝程時)的超高速・低振動平台。實現未有的高精度•高效率的加工。

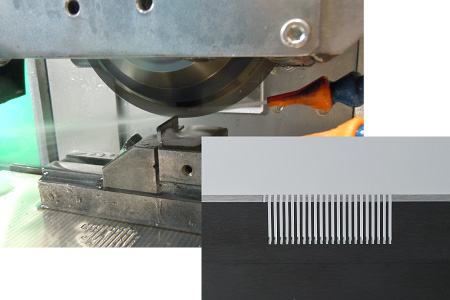

2. 很容易加工小齒距深溝槽形狀。
對聯結桿沖模等的梳子刀形狀，也適合使用平台高速反轉與砂輪的微細切入高往復式運動加工。防止砂輪磨損的影響，高精度的精加工。
3.因砂輪頭的自動傾斜，

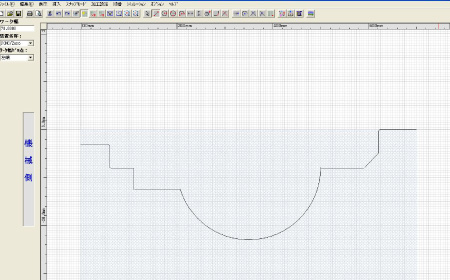

實現多彩的輪廓成形加工。
實現每1°單位的砂輪頭自動傾斜（下方10°～至上方3°）。對應工件側面的加工。輪廓成形加工時有效的功能。

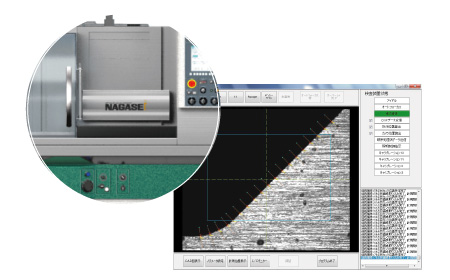

4.縮短CCD機上計測的作業時間。
因CCD機上計測單元（OP），可自動測量工件的輪廓形狀。省略工件的切換工序，縮短作業時間・有助於高精度化。

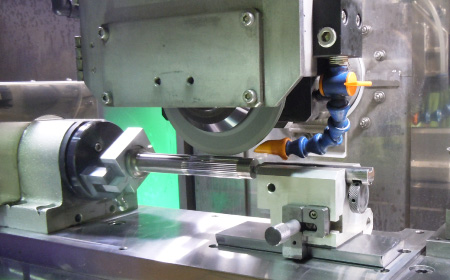

5.因超精密小型分度的搭載
高精度分度加工也很輕便。
超精密小型分度（OP）的搭載，可進行超硬鋸齒形沖模標準齒輪等的需要分度的零件的高精度加工。
6.控制周邊溫度變化的影響，達成穩定的加工精度。
搭載控制溫度變化影響的智慧恆溫器功能。控制因於機械内部・外部發生的溫度變化而影響的加工結果。能夠構造穩定加工系統

選配

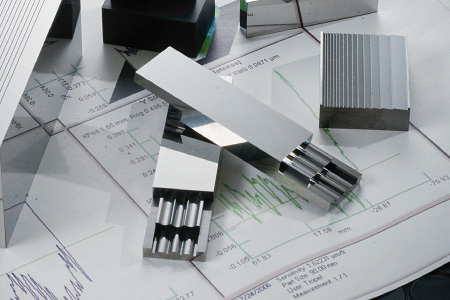

溝槽加工、輪廓加工、鋸齒加工等的加工範例

驚異的效率、驚異的精度。
成形、總型、溝槽、分度加工也可交給我們。

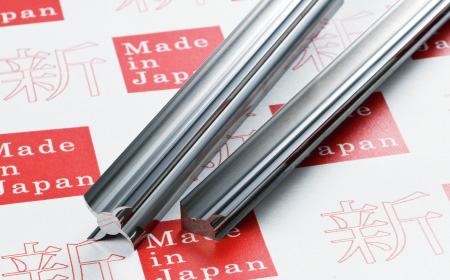

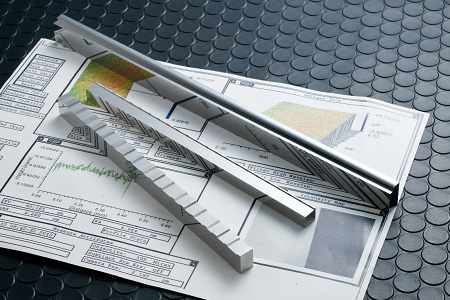

■R形狀和溝槽形狀等的長尺鏡面加工 因控制平台反轉振動，形狀・面粗度可達到最高精度。	■輪廓鏡面加工 微細模具零件的超硬沖模也可對應高效率・高精度加工。

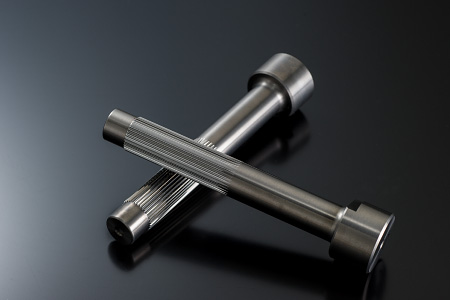

■非錐形的小齒距深溝槽加工 聯結桿切割沖模等上需要的深溝槽加工。達成了錐形2μm以内。	■超硬鋸齒沖模加工 搭載小型分度台，可對應栓槽環規等的分度加工。
