鞍型高精度平面磨床
SGE 52.63.64

特徵
![]() ■細心及精緻完成的鏟花加工
|
■手動握柄,開關等集中在鞍
前
以通用機的感覺進行操作手動
研磨,對於作業員來說可以隨
心所欲操作的一個良好設計。
|
■對話式軟體的零系列操作板(
左),觸摸屏幕式的Neo操作板
(右)
可確認修整量及切割量等的條件
,能夠進行穩定的高精度加工。
|
高精度研磨加工的標準,
高精度,高剛性機。 請實際體驗此加工效率及精度。 1.針對高精度加工的機械設計。
“高效率,高精度加工機械”。基於此概念SGE系列可選擇液靜壓主軸(OP)和高精度旋轉主軸的規格。
(高面品質、高壽命推薦液靜壓主軸)此外,在旋轉中的砂輪平衡的自動檢測及修正安裝「平衡向量NB-3012」(op)」,
抑制砂輪旋轉振動提高研磨表面的精度及品格。
2.應對高顆粒砂輪的使用。運用0.1μm最小分辯率的高剛性項目。
採取主體上廣泛的前後寬度,把肋配置於適當位置可提高剛性。
此外,除了一般砂輪之外,能夠應對高顆粒度的CBN及鑽石砂輪,在上下軸採用高剛性直動旋轉引導功能,
實現精確的切削。在選配的上下•前後軸上藉由刻度反饋搭載了全封閉系統。
在高精度間隔研磨加工上很有效果。
3.高精度、高品質的加工處理的優於平直精度和少衝擊反轉。
在專業人花費了很多時間和努力及成就而成的刮面及獨家開發的滑動面設計,
抑制左右機台移動時的走向線變化或負載量的姿態變化,而實現前所未有的平直精度。此外,獨家開發零件構造使左右機台反轉更順遂。
對於研磨面的衝擊影響力很小,可達到高品質的平面創成。鞍型上採用NAGASE的獨家超寬、超低摩擦V&V結構。
4.以使用通用機的感覺使用自動研磨。
上下和前後的兩個軸使用NC控制。設置完工件,只需按下自動按鈕來設定磨削條件。粗磨,細磨,當然,所有的處理,直到敷料間隔都可以完全自動進行。鏡面加工也可設定最適合對應素材和使用工具的NC。可實現節省加工作業勞力及高效率化。
5.大大提高作業效率的自動修整自動研磨系統。
搭載符合顧客用途需求的各種控制系統。
Zero控制:除了平面研磨,也可應對成形研磨。高度研磨條件設定等易於設定控制的對話式控制軟體。
透過選配方式,另可選擇複合形狀研磨或多零件研磨
Neo控制:優於平面•鍵槽加工的觸摸式簡易型控制。可對應平面研磨、鍵槽研磨等的自動修整及自動加工。
保持通用機的優點,卻可實現高精度加工。
|
選配

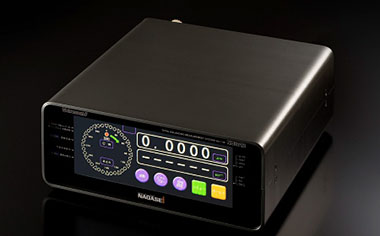

■新的平衡向量“NB-3012”
顯示砂輪旋轉的振動,可更容易進行高精度研磨。
|

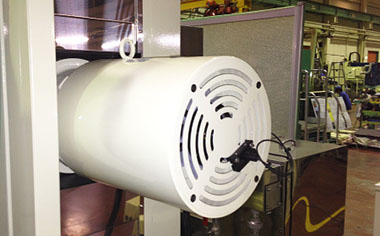

■極低振動馬達
抑制砂輪軸的振動為最小,提供高旋轉精度。
|
|
|
|
|

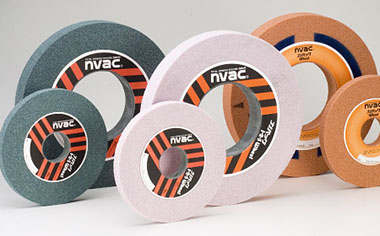

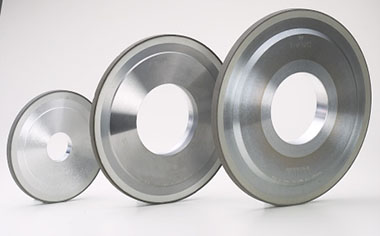

■nvac產品 鑽石、CBN砂輪和一般砂輪 根據客人的研磨條件,提供鑽石•CBN砂輪,WA•GC砂輪,砂輪修整器,法蘭,過濾器。 |
精密平面研磨、鏡面加工等的加工範例
如預期的尖銳平面。想像以上的加工品質。
以實惠的價格,更進一步的精度。
以實惠的價格,更進一步的精度。

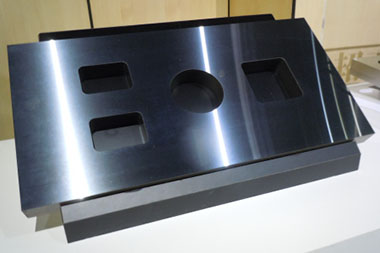

■全自動鏡面平面研磨 最大可達到600×400mm的自動砂輪修整、自動研磨。
此外,鍵槽形狀的切入也可以全自動進行。
|

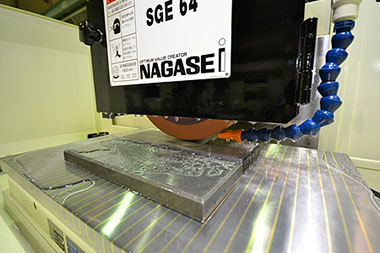

■平面研磨工件 假設模具用拖盤尺寸500×250mm的工件。
中型~小型拖盤可高效率平面研磨。
|
