東聖機械有限公司

超精密•高精度成形平面磨床 SGC SERIES

特徵

有突出部分、將各軸的直角精度提升至極限的NAGASE立柱式超精密成型平面磨床。
以現在已成了業界標準的T型一體機床結構為首，不局限於現有的想法，已確立爲「立柱磨床就是NAGASE」的位子。
接下來介紹砂輪軸承與軸引導的大分4種機械特徵。

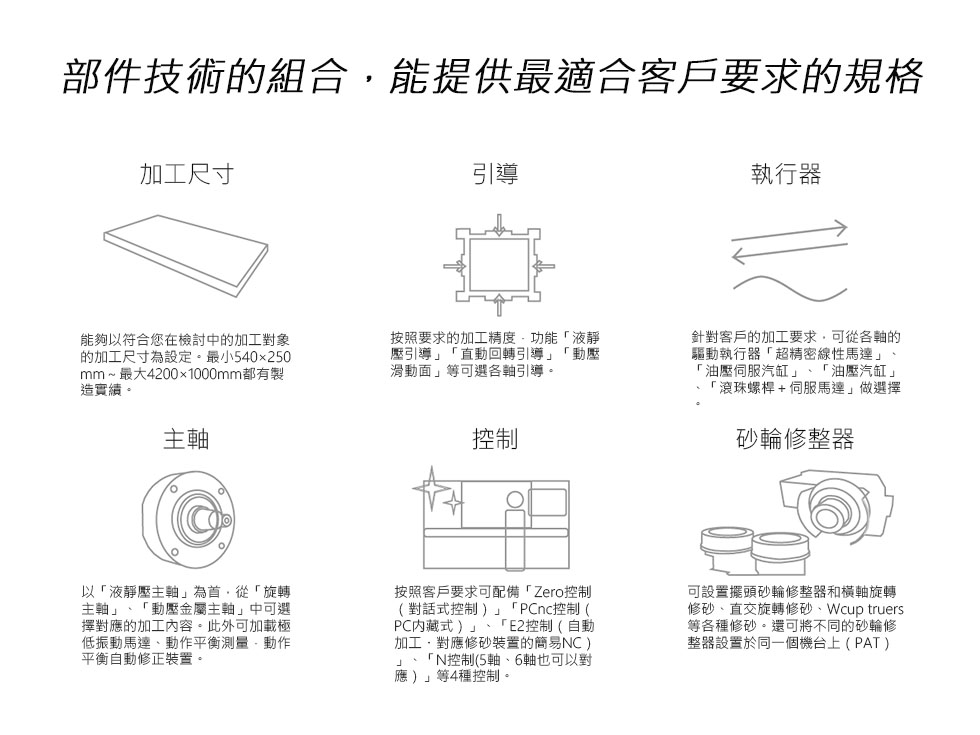

SGC series的特徵是對應客戶的需求，能做出最適合的形狀的機械構成。

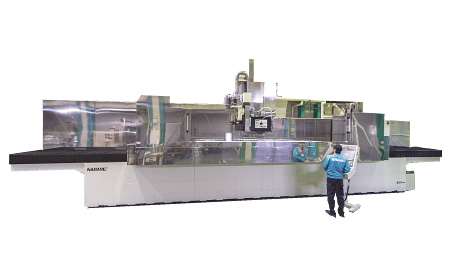

世界最高等級的運動特性、
以反復再現性為自豪的究極機械。

中至大型工件的超平面・超平行加工、能徹底追求鏡面加工的機械。
全軸採用独家非接觸多面拘束液靜壓引導，能徹底追求超鏡面加工及超平面・平行加工精度。不只左右，前後方向也有真直功能。有深度的大型工件也可超平面加工。（3000mm×1000mm的加工面積也全範圍都能達成次微米的機械運動特性）

超長尺T型和真直度量規製作的標準機。
被說「NAGASE以外沒有替代機」，超長尺的T型加工和真直度量規等的超精密零件加工。徹底追求次微米的機械運動特性的S４是擁有參與創建世界的「基準精度」的究極精度機械。

活用次微米的運動特性，
能進行高精度的機上測量和形狀創成加工。
因高速NC與超精線性馬達驅動的組合，可凸形狀等的超形狀創成加工和高精度機上測量。特別是大型工件加工時的測定為課題，但因活用超微粒的機械運動性，實現了高精度的機上測量以及補正加工也很容易。

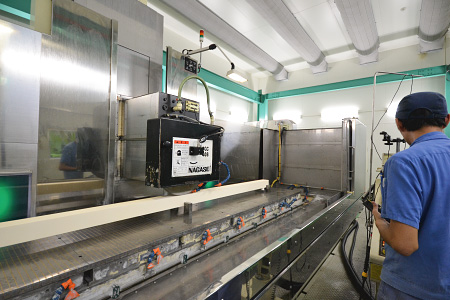

經過10年也保持精度與價值。
即使長期使用，精度劣化特別小的超精密磨床。此外多用SUS的覆蓋環，經年後也可保持美觀。

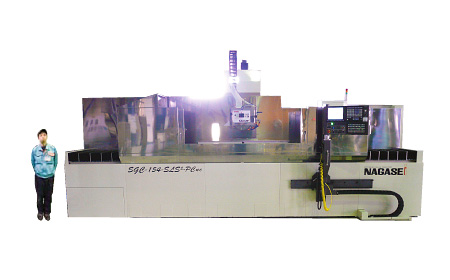

可針對次微米的形狀精度、
納米要求的面粗糙度的加工的次於S4的超精密機。

以超群的加工精度，至深度800mm可做超平面•超平行、鏡面加工。

於砂輪軸、前後・左右軸引導上採用了獨家非接觸多面拘束液靜壓引導。
不只左右，前後方向也實現超群的平直功能。至深度800mm的中型～大型工件也可超平面加工及超鏡面加工。

實現模具的高壽命化的銳利平面創成。
大型工件也可應對銳利的平面與無抛光鏡面加工。特別於精密馬達鐵心模具與精密連續沖壓模具的高壽命化上發揮威力。

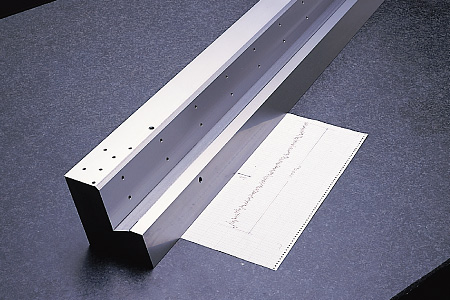

超過1000mm的T型的無抛光鏡面加工、
精密機械零件等的平直加工方面有許多實績。
實現了次微米的運動特性、NC指令値追隨性。因超群的平直精度，於T型加工等的長尺模具零件、工作機械等的精密機械零件製造上擁有許多實績。在NAGASE的工廠内也大活躍中的機械。

即使經過10年也保持精度與價值。
即使長期使用，精度劣化特別小的超精密磨床。此外多用SUS的覆蓋環，經年後也可保持美觀

可追求納米要求的加工品格及銳利平面創成的高檔機。

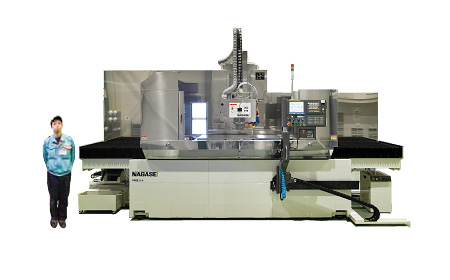

SGC-94SL2S(OP):加工面積900mm×400mm

SGC-156SLS2-Zero3(OP)※SL2S規格也是:加工面積1500mm×600mm

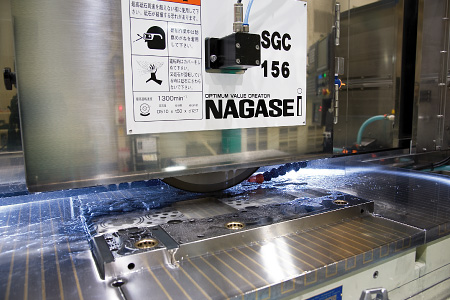

可簡易進行鏡面加工的機械。

砂輪軸、左右軸引導上採用了獨家非接觸多面拘束液靜壓導向。沒有摩擦、優於振動衰減性的左右平台的引導結構與因徹底追求精度及剛性的靜壓主軸，能夠容易進行鏡面加工的機械。

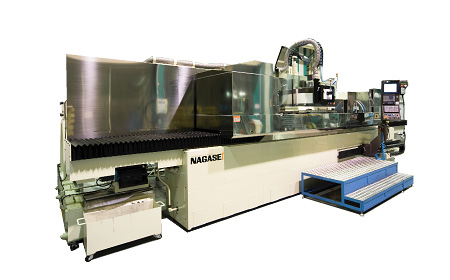

銳利的平面創成、平直加工。
藉由NAGASE獨家的T字一體型機床結構，除了左右以外，前後方向也可發揮平直功能。至深度300～600mm的中型～大型工件的超平面・超平行、活用機械的高運動特性的平直加工。

發揮樹脂模具的高成品化。
反復再現性很高。可超平面・平行的創成與溝加工。能追求納米要求的品格，在鏡頭等超精密樹脂製品的高成品化上發揮威力。與競爭對手可區別的設備，因此獲得了高評價。

長期以來保持精度。美麗的外觀。
砂輪軸以及左右軸採用的液靜壓引導可減少磨損。
即使長期使用，精度劣化特別小。此外多用SUS的覆蓋環經年後也可以保持美觀。

「立柱型就是NAGASE」

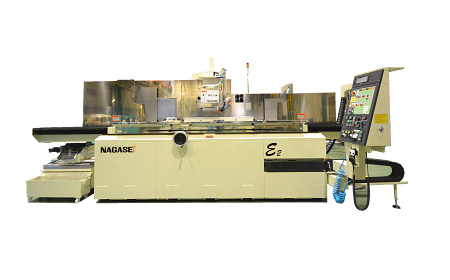

可實感無可論比的精度的標準成形平面磨床。

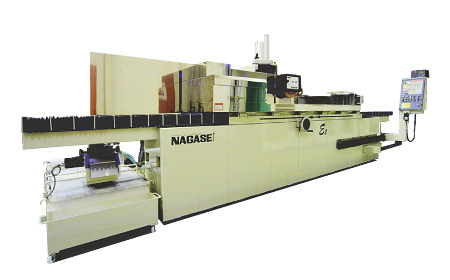

SGC-203BL2D-E2(OP):加工面積2000mm×300mm

SGC-124BL2D-E2(OP):加工面積1200mm×400mm

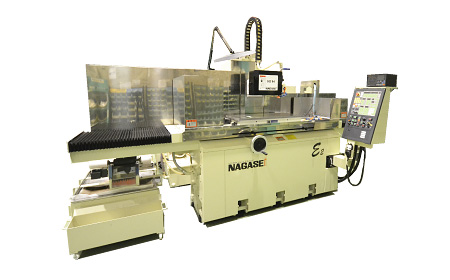

能夠確信得到好評的，NAGASE才有的加工精度。

於砂輪軸上採用高精度旋轉軸承，上下•前後軸採用高線性驅動系統，左右軸採用動壓滑動結構。NAGASE獨家的豐富於剛性的T子型機床結構、沒有突出部分的平台結構。細心的精心加工做出來的滑動面，能實感以往設備沒有的平面•平行度。

不只平面加工，成形及溝加工也很上手。

反復性很高可進行超平面・平行的創成和溝加工。能追求納米要求的品位，因此在鏡片等精密樹脂製品的高成品化也能發揮威力。因與其他公司完全可差別化的設備，因此受到了很高的評價。

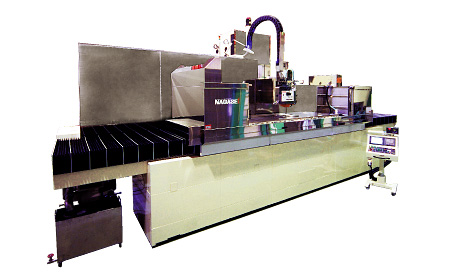

高精度的左右移動。至4000mm的規格。

最大的特徵於高精度的左右移動。配備最大到4000mm的規格。可以活用於產業機械、工作零件的精密機械零件、治具、模具製造等。

設想長期使用的覆蓋環設計。

因超硬材質與水溶性切削油的影響，平台周圍容易腐蝕。但使用不鏽鋼素材的NAGASE的覆蓋環能夠長期保持精度。希望顧客長期愛惜使用。

加工示範

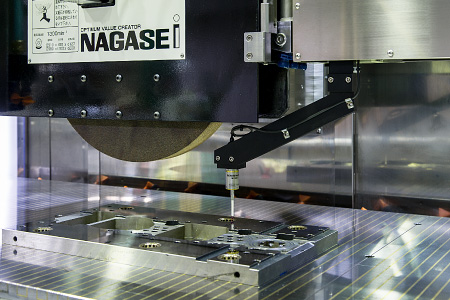

■機上檢測單元可各種形狀的檢測與齒距檢測、鑽孔直徑檢測等的單元。全軸液靜壓、線性馬達驅動可於機台上檢測至±1μm的精度。	■垂直頭蓋式單元將砂輪頭蓋裝於側面，可進行工件的端面研磨，因此可容易進行直角加工。藉由馬達驅動，可調整上下高度。

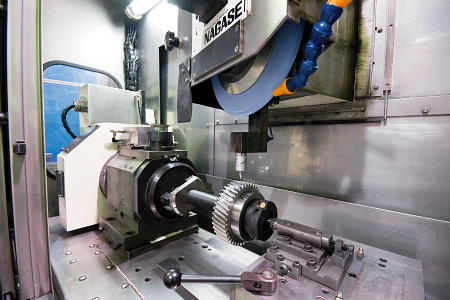

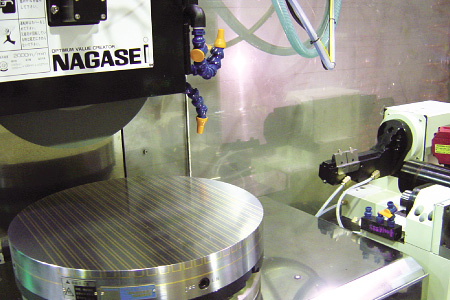

■立式旋轉分度單元可算出最小分解能1/10000～100000°的高精度旋轉分度單元。並可對應需高精度分度•旋轉的加工。	■臥式分度組合可算出最小分解能1/10000～100000°的高精度，臥式分度單元。鋸齒沖孔和量規、標準齒輪研磨也可活用。
■砂輪修整器&矯正擺頭砂輪修整器及臥式旋轉砂輪修整器、直交旋轉砂輪修整器、W cup truers等提供多種砂輪修整設備。

加工示範

■馬達鐵心模具與精密沖床模具等的模具板加工（S4/SLS2）

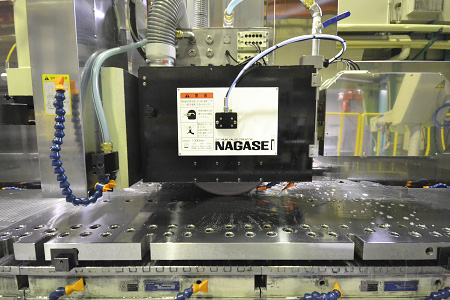

除了左右軸以外，前後軸也超群的真直度。大型工件也超群的加工平面・平行・直角度。平面度2μm以下／3000×1000mm的加工實績。

■量規和T字型（擠壓模具）等的超精密零件加工（S4/SLS2）
公尺尺寸也超微粒的加工精度。追求無抛光及納米訂貨的品格的鏡面加工。真直度0.35μm/•1400mm的加工實績（S4/SLS2）

■沖壓模具的高壽命化、樹脂模具的高成品率化（所有類型）
深度400mm、600mm的加工尺寸也能發揮威力。擁有高機械運動特性、利用重複再現性，平面加工以外還可進行溝加工和成形加工。

■各種模具零件與治具、機械零件的高精度加工（所有類型）可各種治具與機械零件的高精度・高效率加工。長尺零件加工時從基本模型至旗艦模型都可發揮威力。

■機上檢測單元可各種形狀的檢測與齒距檢測、鑽孔直徑檢測等的單元。全軸液靜壓、線性馬達驅動可於機台上檢測至±1μm的精度。	■垂直頭蓋式單元將砂輪頭蓋裝於側面，可進行工件的端面研磨，因此可容易進行直角加工。藉由馬達驅動，可調整上下高度。
■立式旋轉分度單元可算出最小分解能1/10000～100000°的高精度旋轉分度單元。並可對應需高精度分度•旋轉的加工。	■臥式分度組合可算出最小分解能1/10000～100000°的高精度，臥式分度單元。鋸齒沖孔和量規、標準齒輪研磨也可活用。
■砂輪修整器&矯正擺頭砂輪修整器及臥式旋轉砂輪修整器、直交旋轉砂輪修整器、W cup truers等提供多種砂輪修整設備。
