WAZAμ Series


-如同泛用機般的NC機
-極致簡潔的最佳機型
-WAZAμ結合了本社最佳的硬體設備,及最新的軟體程式,是本社市面上平面磨床中最高等級的機型。

WAZAμ Series 的特點

-幾乎讓人忘記是NC機的易操作性

以「簡易」作為設計理念的WAZAμ,除了是能夠長時間連續進行無人加工的高機能NC機以外,也徹底的追求高泛用性。或許連操作者都會因為容易操作,而忘記這是台NC機呢。

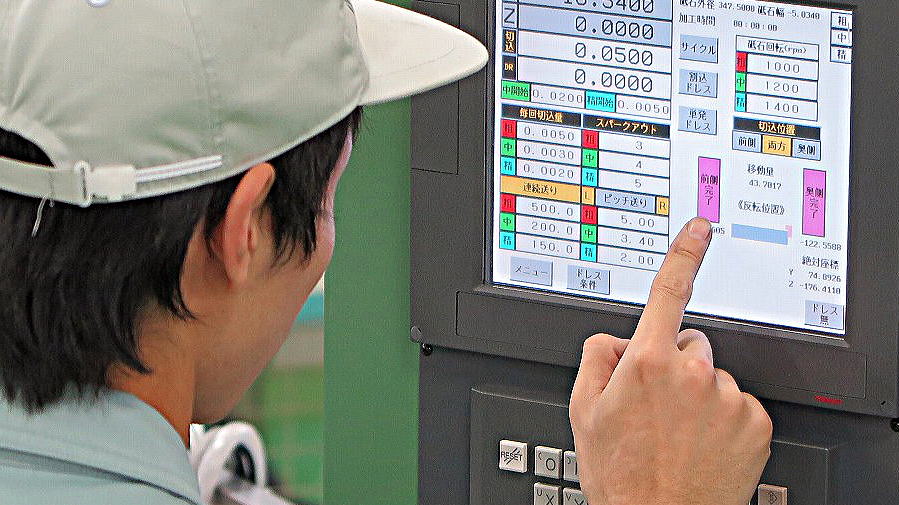

-極簡化的操作界面,使日常作業更有效率

WAZAμ的對話式軟體顛覆了傳統NC機的概念使其更加簡易化。即使是沒有操作過NC機的操作者也能安心、輕鬆地使用。例如,以一般的平面研磨加工,只要在一個頁面就能輕鬆設定加工範圍及條件,接著只要按下自動加工的開始鍵就能進行加工。

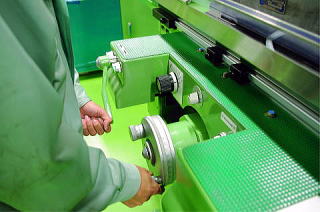

-採用「機械手柄」的高機能NC機。

為了消除「NC機不易使用」的刻板印象,本社徹底的追求高泛用性。為實現泛用機的特性「與機械一體化」,因此WAZAμ的前後左右軸皆採用完全機械式的手柄。為使NC操作與泛用操作能瞬間切換,可容易方便當作泛用機使用。即使是原本不適用NC機的「少量多樣批量生產」的零件加工,也能發揮優越的生產性。



-修砂裝置line up

對應自動砂輪成型及追蹤加工

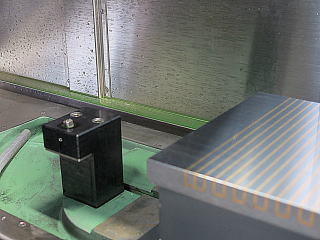

-單點砂輪修整器

搭載單點砂輪修整器即可進行平行修砂追蹤加工。只要預先設定條件,不必擔心高研磨量的工件或砂輪的鈍化皆可進行自動加工。

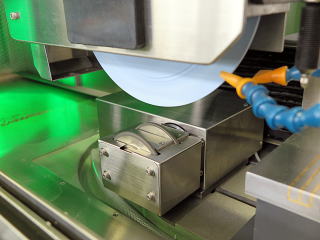

-滾輪修整器

搭載滾輪修整器即可將砂輪修整成任意形狀並進行追蹤加工。只要預先設定條件,便可執行連續複數的砂輪成型,且在修砂的交換週期上較為優異。

(若搭載修整設備,電磁盤的寬度會縮小100mm。)

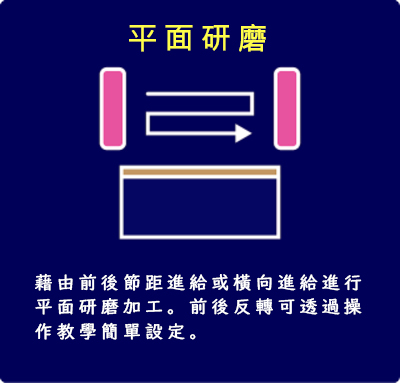

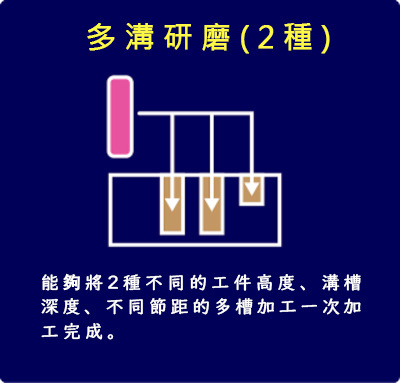

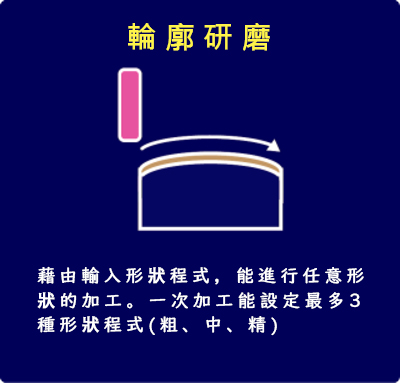

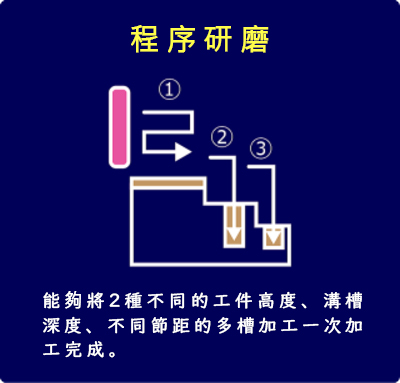

標準研削機能介紹




機械特點

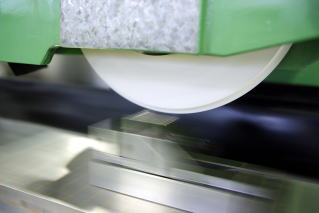

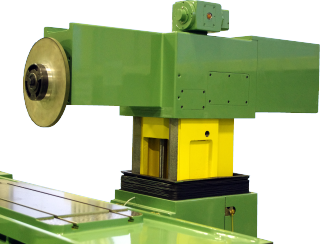

-主軸頭和立柱採用一體式構造形成超高剛性
在本社製造的平面磨床中,最大的特點就是採用主軸頭和立柱一體式的上下軸構造。研磨加工時主軸頭的餘隙量非常小,因此可以輕易進行高平面精度加工。而且,在長型的滑動面及沉重的重量下進行切削,能得到安定的追蹤精度,本社亦提供上下軸進刀精度及復原度維持在±1μm以內的10年無償保證!

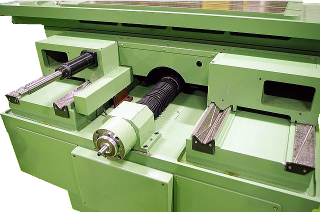

-全滑動面皆採用雙V以上的鏟花構造。
全滑動面皆採用雙V以上的構造,且全軸精心使用鏟花精研技術,因此能得到一般機械精加工、滾輪滑動所無法做到的真直精度與優質加工面。左右軸採用V+V四面構造,而在前後軸則使用左右對稱的六面構造,因此可實現長期安定精度、高精度平面加工,也能將左右工作台的懸伸控制到極限。

-標準配備高速反轉功能,使細小零件的加工時間大幅縮短。
使用液壓機械實現高速反轉,而不改變原來的機械結構。
現在可透過這台設備實現以往在液壓驅動裝置上無法達成的10mm行程、最大300~500來回/min的加工。因此像有段差工件等的毫米單位的研磨量,也能用壓倒性的速度進行加工。操作非常簡單、只要用一個高速反轉切換用的旋轉開關就能瞬間切換。
※630以上尺寸的機械不適用

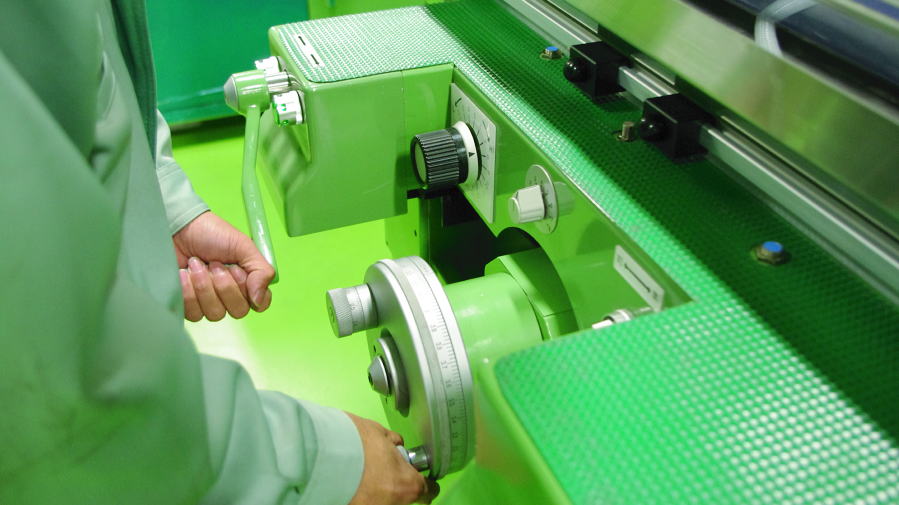

-泛用加工與NC加工的並存
本社所製的機械,為了盡量使操作者減少負擔,在操作性與泛用性上下了很多工夫設計,就算是NC加工機也在前後左右軸採用了機械手柄,因此成為能使NC加工與泛用加工並存的製造機,並將其效力發揮到極致。
