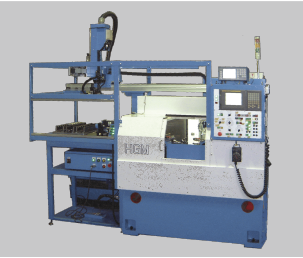

圓筒磨床 HGM-300/HGM-500
針對中,小量的小型機器
與自動加載機一體成型
規格
|
工作檯上的偏擺 |
Φ２５０ｍｍ |
|
中心距 |
(HGM-300)３００ｍｍ (HGM-500)５００ｍｍ |
|
最大加工外徑 |
Φ１００ｍｍ |
|
主軸中心的尺寸 |
ＭＴ．Ｎｏ．３ |
|
砂輪尺寸（外徑×寬度×內徑） |
Φ３５５×５０×Φ１２７ｍｍ |
|
砂輪周速 |
45ｍ／ｓｅｃ |
|
砂輪軸馬達 |
３．７ｋＷ |
|
機械尺寸（寬×深） |
(HGM-300) １６２０×２４００ｍｍ (HGM-500) １９００×２４００ｍｍ |
選配、特殊規格
砂輪周速６０ｍ／ｓｅｃ規格
動壓金屬砂輪主軸
雞心夾頭
工件中心驅動器機構
直行NC裝載機
6軸多關節機器手臂
床台NC旋轉規格
範例
|
|
|
|
自動化對應 |

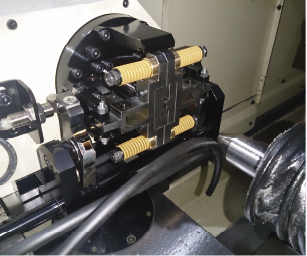

離心夾頭裝置 |
.png)
.png)

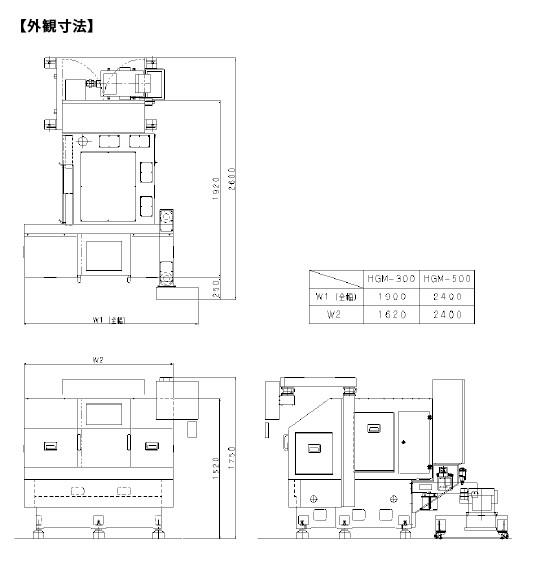

尺寸外觀
.jpg)
