複合研磨機

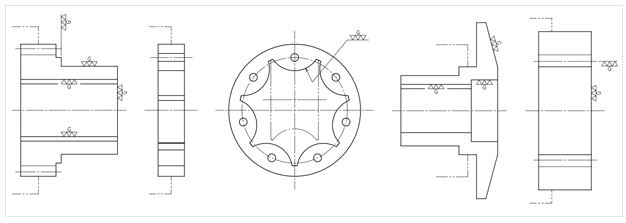

具有代表性的加工對象工件

最適合磨削圓筒、內面、內齒輪、內花鍵

為了高效率地把多工程的工件進行工程集約型的加工，而開發的複合研磨機。最大程度的發揮複合研磨機的複合加工的NC功能，高效率高精度地進行加工。
具有優秀的熱剛性，螺旋剛性，耐震動性的機械特性，最適合加工複雜難加工，需要多工程的工件。
利用快速裝入，就可以進行圓筒研磨，內面研磨。特別是內齒輪與內花鍵，利用高精度分度控制技術，可以進行高精度的研磨加工。

多種類的高精度主軸-根據研磨位置選擇最適合的砂輪

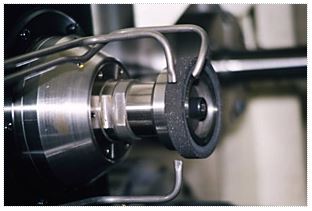

圓筒研磨時使用陶瓷CBN砂輪。
準備了適合φ50mm～φ200mm砂輪的多種類的高精度主軸。
另外，可以利用機器上的鑽石迴轉修正裝置進行砂輪的修正。
與ATC型研磨中心不同，不需要每次進行砂輪修正，具有砂輪的壽命非常長的優點。

內面研磨時使用陶瓷CBN砂輪。
準備了適合φ12mm～φ60mm砂輪的多種類的主軸與適合孔形的芯軸。

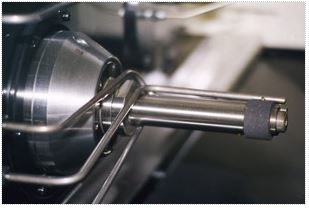

照片為裝在L=125mm芯軸上的φ25mm砂輪，裝到30,000rpm高週波主軸上的例子。
無論是圓筒研磨還是內面研磨，可以按照工件，準

內徑的溝研磨使用CBN電附著砂輪根據工件規格，決定砂輪斷面的形狀為角溝，漸開線狀，圓弧狀等。
準備了適合內徑φ30mm～φ300mm的砂輪徑，範圍外的也可以商量。

內齒輪的研磨，可以對應小徑φ30mm～大徑φ300mm的大範圍的內齒輪。
可以同時裝備粗加工與精加工的砂輪軸，高效率地研磨表面粗度非常高的好的內齒輪。

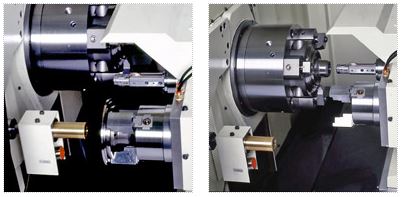

自動夾頭裝置

操作人員不必要進行夾頭操作，只要把工件插入工件暫放位置，自動夾頭操作會開始正確，安全地開始。
根據用途可以選擇夾頭裝置的種類，氣壓夾頭裝置，液壓夾頭裝置等。或者，根據工件的變形的難易度，可以選擇隔膜夾頭，漲套夾頭，油脂芯軸，端面夾緊夾頭等。
利用各種感知器，可以進行2種類的類似工件的混流生產，也可以防止反對姿勢的工件的插入錯誤。

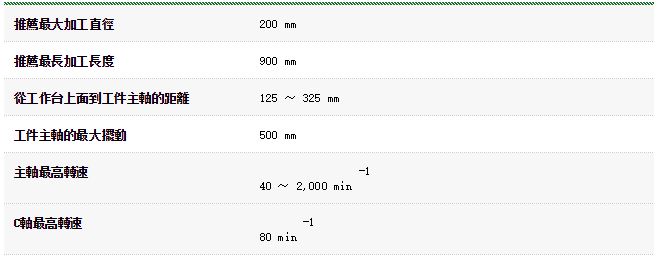

機床性能

工作範圍

電氣

佔地面積及重量

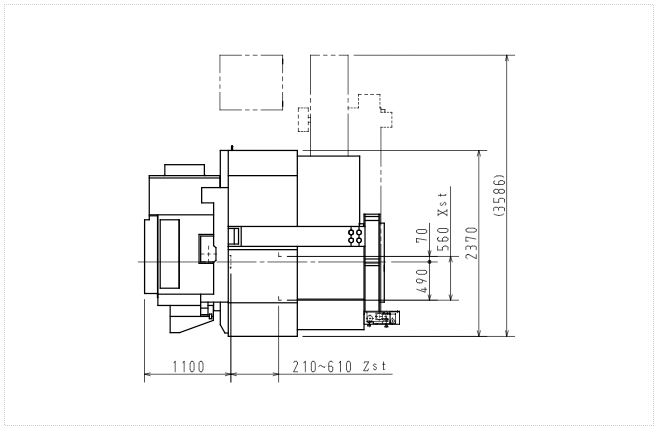

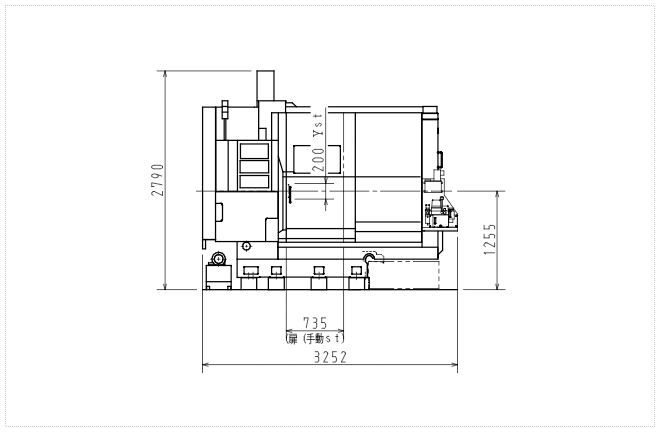

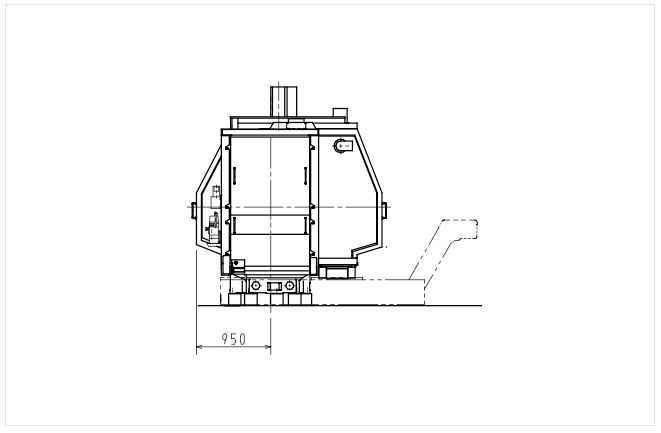

外觀尺寸圖
