溝槽研磨機 KGV151

在CVT球溝磨加工中發揮威力
實現高速化，高精度化

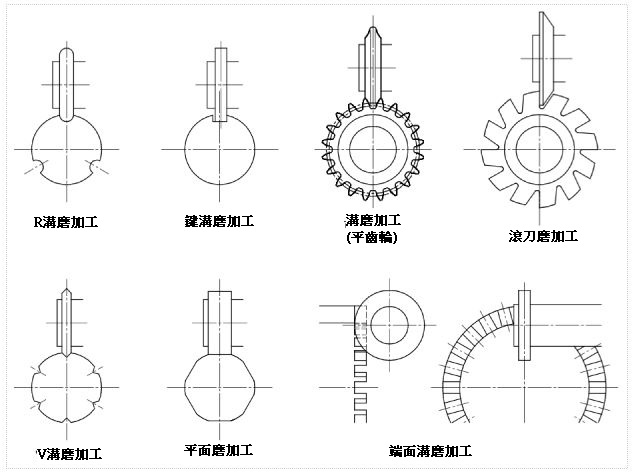

具有代表性的加工對象

・CVT帶輪軸
・軸工件花鍵

高速化●高精度化

最高迴轉數30,000 min ^-1的砂輪軸，充分發揮了電鍍CBN，或者陶化結合研磨砂輪的小徑砂輪（ΦD45～100mm）的特性，帶切除的溝加工的高速磨加工也很容易。

主軸的軸承的大型化，提高了剛性，確保了高精度。
X軸（進給）的全封閉化，實現了高精度的定位。
另外，Z軸（工件軸方向進給）的導軌，採用滑面型，不會有線形導軌造成的醉步誤差。

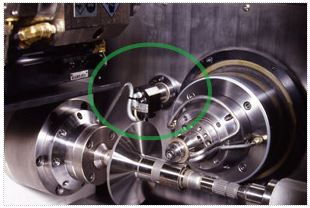

自動工件定位裝置(特別附屬)

採用非接觸式變位感知器，高速自動設定安定的定位。
按溝的形狀，與接觸式感知器（接觸式探頭）並用，可以進行更高精度的定位。

自動熱變位補償裝置

為了從冷起動開始就達到安定的加工精度，自動測量・修正研磨砂輪。（Y軸修正）
另外，直接測量研磨的溝，也利用加工過程中測量・修正系統進行修正。（X, Y軸修正）

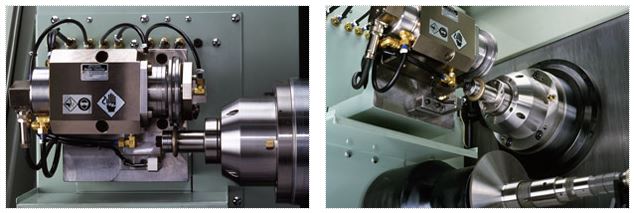

自動轉動型修正裝置

使用陶化結合研磨砂輪時，利用旋轉片，可以在機器上進行工具的修正。
利用AE感知器，完全固定住Y,Z軸，可以進行高精度的修正。
