滾刀刃磨機 KG253

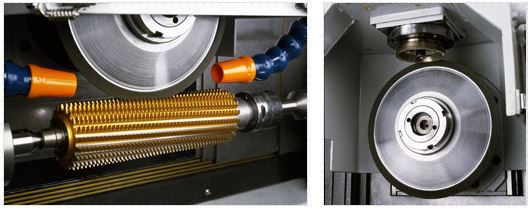

具有代表性的加工對象工件

・HSS滾刀
・硬質合金滾刀
・金屬陶瓷滾刀

可以研磨帶齒向的滾刀刃磨(KG253L)

6軸控制的KG253L，砂輪架的旋轉角度寬，為±25°，可以研磨帶齒向的滾刀刃。因為附加了轉動型NC修正裝置，可以在機器上修正CBN砂輪。
複雜的砂輪面的形狀，全部在內部進行自動計算，由修正後的砂輪進行研磨加工，可以加工出高精度的滾刀刃面。
另外，4軸控制的KG253S可以對應直的滾刀刃。

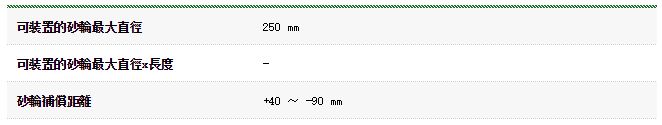

可以簡單地設定砂輪補償量

【帶切削角的滾刀】
輸入程序，可以自動設定以1/100mm為單位的砂輪補償量，對應滾刀的切削角。
【負的切削角的硬質合金車齒滾刀】
切刃的切削角可以設定從正10°到負45°（補償量相當於從正20mm到負90mm），設定負的補償量大的硬質合金車齒滾刀的砂輪也很容易。

自動定位功能

研磨前，把砂輪手動裝入滾刀刃溝內，會自動進行滾刀切刃面與砂輪面的定位。

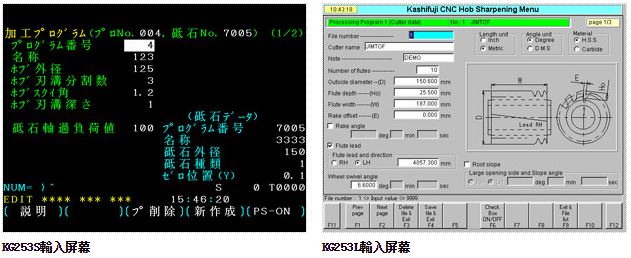

簡單的程序輸入

對話式的輸入方法，可以簡單地輸入程序。
另外，KG253L採用了計算機內藏型的NC裝置與10.4英寸的彩色液晶面板。
